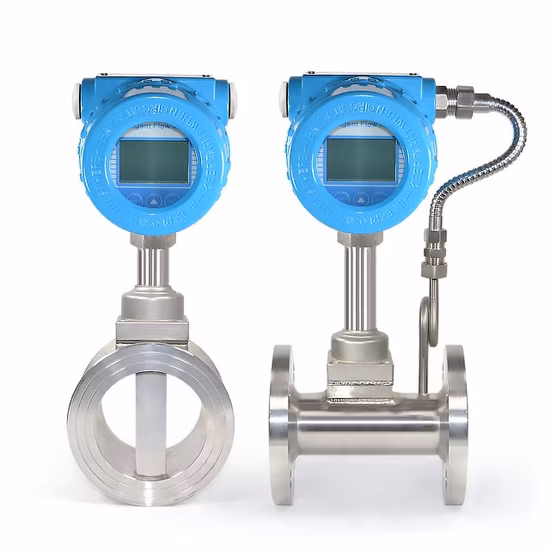

LCD-Display Durchflusssensor Füllstandsensor DN15

Overview

Basisinformation.

Modell Nr.	CX-VFM-GB-15-L-4-DDFI
Hauptanwendung	Wasser, Abwasser, Dieselkraftstoff, Heizöl, Erdgas, ätzende Flüssigkeiten/Gase
Größe	DN50-100
Sensor	Rohr/Flansch
Anwendung	Industrielle Produktion
Typ	Vortex-Durchflussmesser
Messmedien	Flüssig
Messprinzip	Elektrische Prinzipien
Messobjekt	Offener Kanal
Zertifizierung	JIS, DIN, ANS, GB, CE, RoHS, ISO
Stromversorgung	DC24V
Druck	1,6 MPa
Ausgabe	4–20 mA, 2-Draht
Mittel	Flüssig
Durchflussbereich	1,2–6 m3/Std
Produktname	Flüssigkeitswirbel-Durchflussmesser
Transportpaket	Karton
Spezifikation	CE SGS
Warenzeichen	GN
Herkunft	Shanghai
HS-Code	9026100000
Produktionskapazität	1000 Stück/Monat

Verpackung & Lieferung

Paketgröße 60,00 cm * 30,00 cm * 25,00 cm Paketbruttogewicht 8.000 kg

Produktbeschreibung

Produktbeschreibung

Der Wirbeldurchflussmesser ist eine Art volumetrischer Durchflussmesser, der nach dem Kármán-Wirbelstraßenprinzip entwickelt und hergestellt wird, um den Volumenstrom von Gas, Dampf oder Flüssigkeit, den Volumenstrom im Standardzustand oder den Massendurchfluss zu messen. Wird hauptsächlich zur Durchflussmessung industrieller Rohrleitungsmediumflüssigkeiten wie Gase, Flüssigkeiten, Dampf und andere Medien verwendet. Seine Eigenschaften sind geringer Druckverlust, großer Bereich, hohe Genauigkeit und nahezu unbeeinflusst von Parametern wie Flüssigkeitsdichte, Druck, Temperatur, und Viskosität bei der Messung des Volumenstroms unter Arbeitsbedingungen. Da keine beweglichen Maschinenelemente vorhanden sind, ist die Zuverlässigkeit hoch und der Wartungsaufwand gering. Die Geräteparameter können über einen langen Zeitraum stabil bleiben. Der Wirbeldurchflussmesser verfügt über einen piezoelektrischen Spannungssensor mit hoher Zuverlässigkeit und kann im Betriebstemperaturbereich von -20 ºC bis +250 ºC betrieben werden. Es gibt analoge Normsignale und digitale Impulssignalausgänge, die in Verbindung mit digitalen Systemen wie Computern einfach zu nutzen sind. Es handelt sich um ein relativ fortschrittliches und ideales Messgerät.

Produktname
Messmedium	Gas, Flüssigkeit, Dampf
Verbindungsmodus	Französischer Typ, Flanschtyp, Stecktyp
Kaliberspezifikation	Französische Kaliberauswahl 25, 32, 50, 80100
	Auswahl der Kaliber 100,150,200 mit Flanschanschluss
Durchflussmessbereich	Reynolds-Zahl 1,5 × 104~4 × 106; Gas 5-50 m/s; Flüssigkeit 0,5~7m/s.
Meßgenauigkeit	Stufe 1.0 und Stufe 1.5
Temperatur	Raumtemperatur -25 °C bis 100 °C, hohe Temperatur -25 °C bis 150 °C -25 °C bis 250 °C
Ausgangssignal	Impuls: hoher Pegel 8–10 V, niedriger Pegel 0,7–1,3 V
Impulsstrom-Fernübertragungssignal	4-20 mA; Übertragungsreichweite 1000 m
Temperatur	-25 °C bis +55 °C
Feuchtigkeit	5–90 % relative Luftfeuchtigkeit, 50 °C
Material	Edelstahl, Aluminiumlegierung
Stromversorgung	DC24V oder Lithiumbatterie 3,6V
Explosionsgeschützte Ausführung	IP65

Eigenschaften:1. Die Struktur ist einfach und robust, ohne bewegliche Komponenten, mit hoher Zuverlässigkeit und zuverlässigem Langzeitbetrieb.2. Einfache Installation und sehr bequeme Wartung.3. Der Erkennungssensor kommt nicht direkt mit dem getesteten Medium in Kontakt, mit stabiler Leistung und langer Lebensdauer.4. Der Ausgang ist ein Impulssignal proportional zur Durchflussrate, ohne Nullpunktdrift und mit hoher Genauigkeit.5. Großer Messbereich mit einem Bereichsverhältnis von bis zu 1:10,6. Weniger Druckverlust, geringere Betriebskosten und mehr Energieeinsparung.

Spezifikationen

DN(mm)	flüssig	Gas	Dampf
20	0,8-10	5-40	8-80
25	1-12	7,2-60	10-120
32	1,5-20	12-100	15-200
40	2-30	18-150	20-300
50	3-50	30-300	30-450
65	6-80	50-420	60-800
80	10-130	70-600	100-1300
100	20-200	120-1000	200-2000
125	30-300	180-1500	300-3000
150	45-450	240-2000	450-4500
200	90-900	480-4000	900-9000
250	120-1200	700-8000	1200-12000
300	180-2000	900-10000	1600-16000
